MS1220-S - Analizador de Aceite en Agua

Hidrocarburos, COV, combustibles y aceites

Detecta hasta 200 mg/l: ideal para refinerías, procesos petroquímicos e industriales

Solicitar Presupuesto

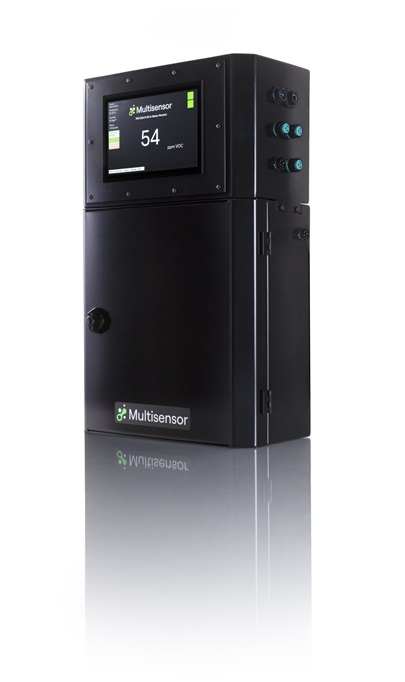

MS1220-S Analizador de Aceite en Agua

El MS1220-S es un analizador de aceite en agua de alta concentración diseñado para monitorear agua en procesos industriales y petroquímicos. La presencia de contaminantes como BTEX, tricloroetileno (TCE), tetracloroetileno (PCE o Perc), cloruro de vinilo, 1,2-dicloroetano, 1,1,1-tricloroetano, 1,1-dicloroetileno, estireno puede dar lugar a fuertes multas y contaminación del proceso. El instrumento funciona mediante la detección de gases o volátiles para proporcionar un sistema de medición sin contacto con requisitos de mantenimiento muy bajos.

Aplicaciones

  • Detección de aceite en Agua de Refrigeración
  • Detección de aceite en agua de producción
  • Detección de fenoles en agua de descarga
  • Monitoreo de efluentes
  • Monitoreo de pre-filtración
  • Aceite en aguas residuales
  • Protección de filtros

Características y ventajas

  • Sin contacto del sensor con el agua: bajo mantenimiento, sin limpieza del sensor
  • Mide tanto Hidrocarburos Aromáticos Policíclicos (HAP) como COV
  • Nariz electrónica: no se ve afectada por la turbidez
  • Se puede calibrar para sustancias específicas: se utiliza para monitorear vertidos conocidos
  • Detecta compuestos fluorescentes y no fluorescentes
  • Alarmas para SCADA y otras interfaces de comunicación

Para obtener más información sobre el principio de funcionamiento, consulte la pestaña de Preguntas Frecuentes.

Solicitar Presupuesto

El analizador de aceite en agua MS1220-S está diseñado para detectar concentraciones de hasta 200 mg/l y se utiliza en una variedad de aplicaciones como:

Aceite en agua de refrigeración

Los hidrocarburos son una clase de compuestos siempre presentes en procesos industriales, fábricas y plantas industriales de todo tipo. Un equipo con fugas, un intercambiador de calor corroído, una bomba de diésel con fugas o simplemente un vertido accidental pueden hacer que el agua de refrigeración se contamine con hidrocarburos. Cuando esto sucede, un analizador de aceite en agua, como el MS1220-S, puede ayudar a detectar la contaminación en el agua de refrigeración de forma temprana antes de que cree problemas importantes.

Fenoles

Los fenoles se utilizan ampliamente en la industria como material de partida para producir plásticos, explosivos y medicamentos; sin embargo, pueden ser perjudiciales para el medio ambiente y las empresas que trabajan con fenoles deben cumplir con límites de emisión muy estrictos.

Agua afluente

Dondequiera que el agua y los hidrocarburos se mezclen en un proceso (refinerías, procesos petroquímicos, etc.), es necesario tratar esta agua antes de que se utilice más adelante en el proceso o se descargue al medio ambiente. Esta agua afluente suele tener altos niveles de hidrocarburos y, dependiendo del nivel de entrada, el tratamiento puede optimizarse.

Solicitar Presupuesto

PARÁMETRO OPERATIVO REQUISITOS NOTAS
Mínimo Máximo
Rango de Detección 1 ppm 200 ppm COV totales
Rango de Visualización (Predeterminado) 0 ppm 200 ppm Configurable en la puesta en marcha
Repetibilidad -2% +2% +/-15% de 20 a 100 ppm, medido con una solución de tolueno de 50 ppm a temperatura y presión estándar; la precisión se puede mejorar aún más en la concentración de interés, utilizando calibración personalizada disponible bajo solicitud.
Precisión -10% +10%
Frecuencia de Medición Continua
Temperatura Ambiente 0 °C / 32 °F 50 °C / 122 °F Puede ser necesario control climático dependiendo de las condiciones del proceso y del entorno
Temperatura del Agua 1 °C / 34 °F 50 °C / 122 °F
Entrada Analógica 4 mA 20 mA Escalable al rango requerido, carga máxima 750 Ω alimentado por bucle o por instrumento
Salida Analógica 4 mA 20 mA
Aislamiento de Salida Analógica 5 kVAC, 400 VDC
Corriente de Relé 5 A Máx. 250 VAC o 30 VDC; 3x: Relés de Alarma 1, 2 y Fallo con contactos NA y NC
Interfaz Pantalla táctil Con capacidades avanzadas de informes
Protocolos de Comunicación Modbus (Opcional) Profibus / HART / Foundation Fieldbus bajo solicitud
Almacenamiento de Datos Tarjeta μSD / PC Windows 6 meses
Caja del Instrumento IP65 Acero inoxidable con recubrimiento en polvo
Peso del Sistema 30 kg / 66 lbs
Tanque de Muestreo Acero Inoxidable 316
Interruptor de Límite de Flujo Opción disponible bajo solicitud
Caudal de Agua 2 l/min / 0.52 US gpm
Dimensiones del Sistema 650 x 960 x 400 mm
25.59 x 37.80 x 15.75 pulgadas
Tensión de Alimentación 90 V AC
9 VDC		 240 V AC
36 VDC		 50 Hz o 60 Hz
Consumo de Energía
45 W		 Típico 20 W durante el funcionamiento
Consumibles 6 Meses: Filtro y reductor

Servicio: Es necesario realizar un servicio cada 6 meses para mantener el instrumento funcionando en condiciones óptimas. La bomba de aire se reemplaza cada 18-36 meses según sea necesario. El servicio debe ser realizado por un técnico capacitado que haya completado el curso de formación estándar de Multisensor Systems.

Ver Ficha Técnica

Título Tipo Formato
MS1220-S - Analizador de Aceite en Agua Ficha Técnica PDF
¿Qué mide el MS1220-S?
Mide la concentración de COV en agua en comparación con un estándar de gas objetivo (generalmente tolueno). Se pueden detectar otros compuestos.
¿Con qué frecuencia proporciona una lectura el instrumento?
El instrumento proporciona una lectura a través de la salida de 4-20 mA de forma continua.
¿Cuál es el valor reportado?
El valor reportado es COV totales en el agua efluente, en ppm, en el rango de 1 ppm a 200 ppm.
¿Cuál es el principio de funcionamiento?
El sistema muestrea el aire sobre el efluente/alcantarillado de forma continua; este aire pasa a través del sensor que reacciona con los COV y mide su concentración. La concentración se reporta a través de la salida analógica.
¿Cómo se calibra el analizador?
El instrumento se calibra en fábrica con tolueno.
¿Cuáles son los gases objetivo más comunes?
Gas de petróleo, Metano, Isobutano, Queroseno, Etanol, Diésel, Isobutileno, Tolueno, Acetona, Xileno, Heptano, Benceno, Metanol, Mercaptano.
¿Qué mantenimiento requiere? ¿Es costoso?
El instrumento requiere un servicio cada 6 meses para reemplazar algunos componentes de bajo costo como filtros de carbón activado y para asegurarse de que no haya fugas de aire.
¿Cuál es la garantía?
Cada instrumento viene con 1 año de garantía a partir de la fecha de envío.
¿Cómo alerta el analizador al usuario sobre concentraciones altas de gas?
Incorpora un relé que se activa en un umbral definido por el usuario. Esto se puede conectar directamente a válvulas/bombas y así detener los procesos muy rápidamente. Alternativamente, también se puede utilizar el sistema SCADA del usuario.
